PK电动葫芦参与上海浦东足球场屋面钢结构安装工作

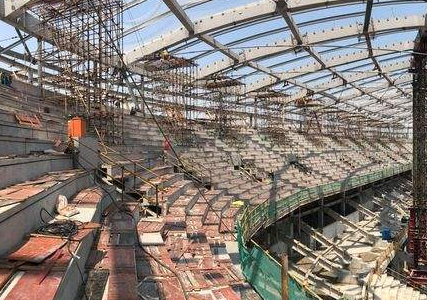

  上海浦东足球场是为2023年亚洲杯服务的专业体育足球比赛场馆,它将承办小组赛、四分之一决赛等赛事,对场馆各项关键技术环节和建造水准要求极高,该场馆已建设完成并揭开面纱,而场馆内的钢结构建设场景让业内业外惊叹不已。

  为响应上海市对于装配式建筑预制率40%的要求,浦东足球场地上看台结构采用了钢结构框架-支撑结构体系+预制清水混凝土看台板的形式,在上海浦东足球场现场安装屋面钢结构时,为保证组合构件安装精度,径向梁、压环梁需运输至现场后进行扩大组拼,在地面胎架上实现巨型构件的定位、焊接。在胎架拼装过程中综合考虑温度变化、焊接收缩、空中安装姿态变化等因素影响,对关键点坐标(法兰盘及销孔尺寸)进行控制,确保允许偏差±3mm以内。

  为确保销孔距离精度,钢屋盖主构件采用T形组合构件吊装,因构件重心不在径向梁中心,存在偏心,故T形组合构件吊装前,压环梁端部设置2组支撑,确保整体吊装后形成三角形增加稳定性,吊装时采用四点吊装,需准确计算重心位置,并用PK电动葫芦辅助调平压环梁,确保安装精度,并对T形组合构件吊装进行有限元施工模拟,分析吊装方案可靠性。

  上海浦东足球场在PK电动葫芦等起重机械设备以及施工工艺上的创新性和合理性应用,为建设其他类似大跨度体育场馆提供了建设依据。
